Elevación
del agua en Melgar

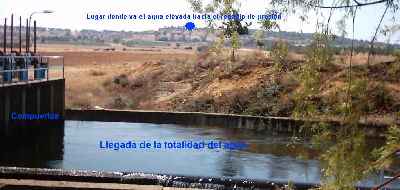

Como
puedes ver en la imagen de la izquierda el agua canalizada hacia todo el valle
de Valverde, tanto la de presión como el resto, viaja hasta esta planta en la
que se aprovechará la energía del peso de la misma en elevar parte de ella
hasta lo alto de la montaña que vemos al fondo de la foto: veamos como se
produce este "milagro".

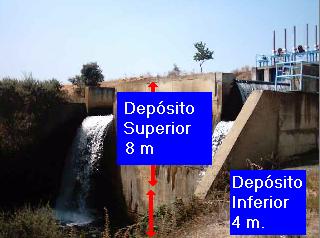

Como vemos en la imagen de la derecha, tenemos un depósito
con dos compartimentos, que provocan una caída de agua (diferencia de altura)
de más de 8 metros, lo cual representa una enorme presión que será
transmitida a unas turbinas situadas convenientemente en la parte baja de la
planta de elevación.

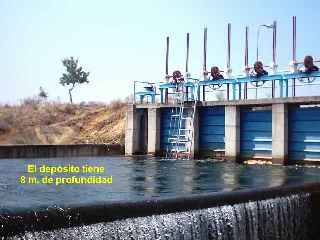

Observamos, a la izquierda, que las compuertas permiten el paso
del agua cuando estén en funcionamiento las turbinas y que el agua acumulada,
excepto la que sale por los aliviaderos laterales, comunicará la presión del
propio peso de la columna de 8 m. de agua, sobre el fondo del depósito,
presión que va a ser convenientemente aprovechada en las turbinas
para propulsar parte de ella hacia arriba.
